外形尺寸:1750×700×1780 毫米
輸入電壓 AC220v±10%, 50/60hz
設備重量 約 500 KG
輸入功率: 4.0kw
工作氣壓: 0.4~0.7mpa
生產效率: ≤ 8 秒/件(轉動 2 把刀)
自動雙工位精車機的工藝流程是一個高度自動化且精 確的過程,旨在提高生產效率和加工精度。以下是該工藝流程的詳細步驟:
原料準備:確保待加工的轉子符合規格要求。
設備檢查:檢查雙工位精車機的各個部件是否完好,包括刀具、夾具、傳感器等,確保設備處于良好狀態。
程序設定:根據轉子的加工要求,在系統中設定好相應的加工參數和程序,包括切削速度、進給量、刀具路徑等。
自動上料:利用自動送料裝置將轉子送入雙工位精車機的第 一個工作位。
精 確定位:通過夾具將轉子精 確定位在工作臺上,確保轉子在加工過程中的穩定性和準確性。
粗加工(可選):如果轉子需要粗加工,則先進行粗加工以去除大部分余量,為后續精加工奠定基礎。這一步驟可能在雙工位精車機之前完成,也可能集成在雙工位精車機的第 一個工位中。
精加工:
工位切換:當?shù)?nbsp; 一個工位正在進行加工時,第二個工位可以準備下一個工件,實現連續生產。
高精度加工:利用系統控制刀具進行高精度車削加工,確保工件的尺寸精度和表面質量。
實時監測:內置的高精度傳感器實時監測轉子和刀具的位置和姿態,及時調整和優化加工參數,以保證加工精度。
自動下料:加工完成后,利用自動取料裝置將轉子從工作臺上取下,并送入下一道工序或進行質量檢測。
質量檢測:對加工完成的轉子進行必要的檢測,包括尺寸測量、表面粗糙度檢測等,確保轉子質量符合要求。
定期保養:定期對雙工位精車機進行清潔、潤滑和檢查,確保設備長期穩定運行。
故障處理:及時發現并處理設備故障,避免影響生產進度和產品質量。
綜上所述,自動雙工位精車機的工藝流程是一個高度自動化、精 確且連續的生產過程,通過不斷優化工藝流程和提高設備性能,可以進一步提升生產效率和加工精度。
自動雙工位精車機的整體技術方案主要圍繞提升生產效率、保證加工精度、實現自動化操作等核心目標進行設計。
雙工位設計:
自動雙工位精車機采用雙工位設計,即在同一機器上設置兩個工作臺,能夠同時進行兩個轉子的加工。這種設計顯著減少了設備在等待換件或調整過程中的時間浪費,從而提高了整體生產效率。
高精度支撐與定位:
設備配備有高精度的支撐結構和定位系統,如金剛石V型支撐等,用于減少車削過程中的震動,保證轉子的穩定性,進而提升加工精度。
自動上下料系統:
采用電機或機械臂等自動化設備實現轉子的自動上料和下料,減少了人工操作,提高了生產線的自動化程度。
進刀與車削系統:
每個工位配備獨立的伺服電機或步進電機,用于控制車刀的進給和車削速度,確保加工過程的穩定性和精度。
先進數控系統:
設備集成先進的數控系統,通過編程實現對車刀運動軌跡的精度控制,滿足各種型號的轉子加工需求。數控系統能夠?qū)崟r(shí)調整加工參數,保證加工精度的同時提高生產效率。
人機交互界面:
配備直觀易用的人機交互界面,操作工人可以通過觸摸屏或按鍵等方式輕松設置加工參數、監控加工過程并接收故障報警信息。
自動化調試與優化:
數控系統具備自動化調試和優化功能,能夠根據加工過程中的實際情況自動調整加工參數,減少人為干預,提高生產效率和加工質量。
毛刷清理與吸塵吸屑:
設備配備毛刷清理裝置和大功率吸塵吸屑系統,用于及時清理加工過程中產生的鐵屑和雜質,保持工作區域的清潔和設備的良好運行狀態。
正反車削功能:
支持正反車削操作,能夠滿足不同工件的加工需求,提高設備的靈活性和加工效率。
高精度傳感器:
內置高精度傳感器用于實時檢測工件和刀具的位置和姿態,為數控系統提供準確的反饋信號,確保加工過程的穩定性和精度。
適用范圍:自動雙工位精車機廣泛應用于汽車、航空、模具等制造領域,適用于各種轉子高精度的加工生產。
優勢:
提高生產效率:雙工位設計減少了等待時間,提高了設備利用率。
保證加工精度:高精度支撐、定位和控制系統確保加工質量。
自動化程度高:自動上下料、調試和優化等功能減少了人工干預。
靈活性好:支持多種加工方式和工藝參數調整。
綜上所述,自動雙工位精車機通過其獨特的雙工位設計、高精度控制系統和豐富的輔助功能,實現了高產、高精的加工生產。

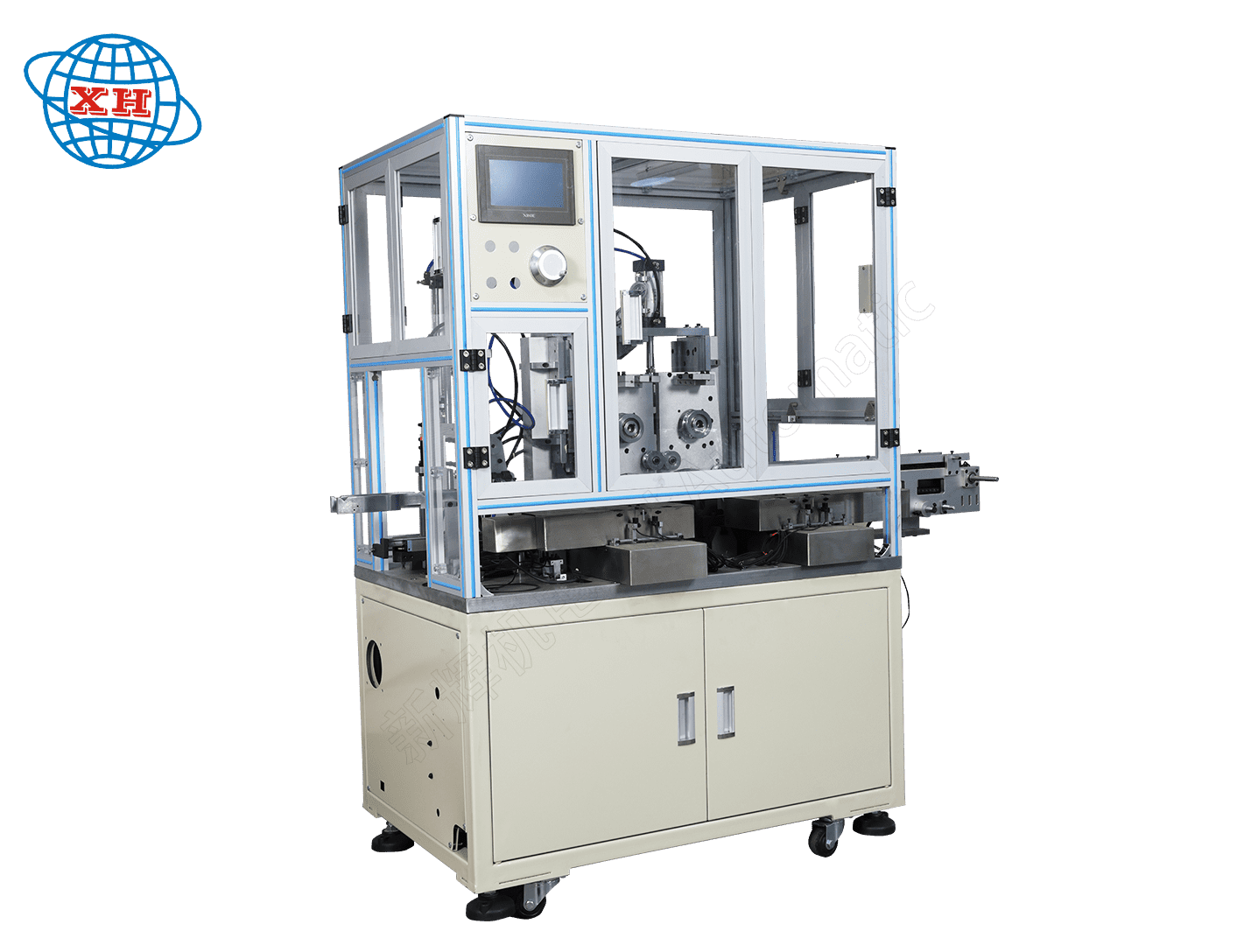

本機適用于各種微電機換向器外圓、端面及鐵芯外圓的精密車削設備,全自動,點動,兩種工況,調試方便,上料、夾緊、車削、下料、刷毛、打毛全自動,采用觸摸屏按鍵,美觀易用,采用金剛石 V 型機架,經久耐用,精度穩定,伺服驅動高精度運動部件,車削精度高、 車削質量穩定,可一刀多用,X、Y 軸采用進口品牌(THK)高精度滾珠絲杠驅動,吸屑方便,配合本機定制吸塵器(吸屑率高達 95%),設備與前后機聯動,可實現無人操作自動化,本機為提高精度,采用雙工位刀架,分別控制,調試方便。
